Descripción
ATS para Generadores Bencineros de 5, 6 y 7,5 kw modelos 82HYG7750E, 82HYG9250E y 82HYG11050G marca Hyundai.
Funcionamiento del ATS cod: 82ATS3000RP
- La conexión del ATS con el Generador debe ser realizada personal calificado y con certificación de la SEC.

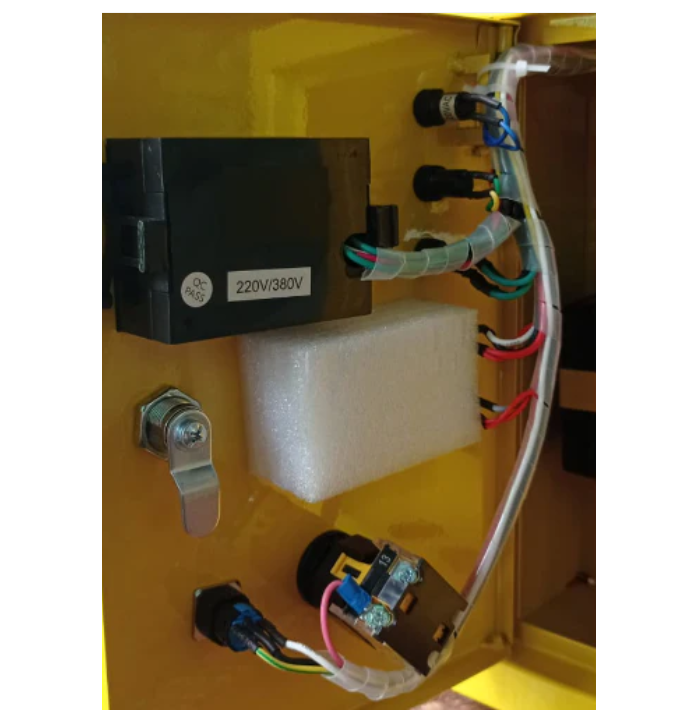

- El ATS consta de mantenedor de batería para el generador.
- También incluye un botón de parada de emergencia.

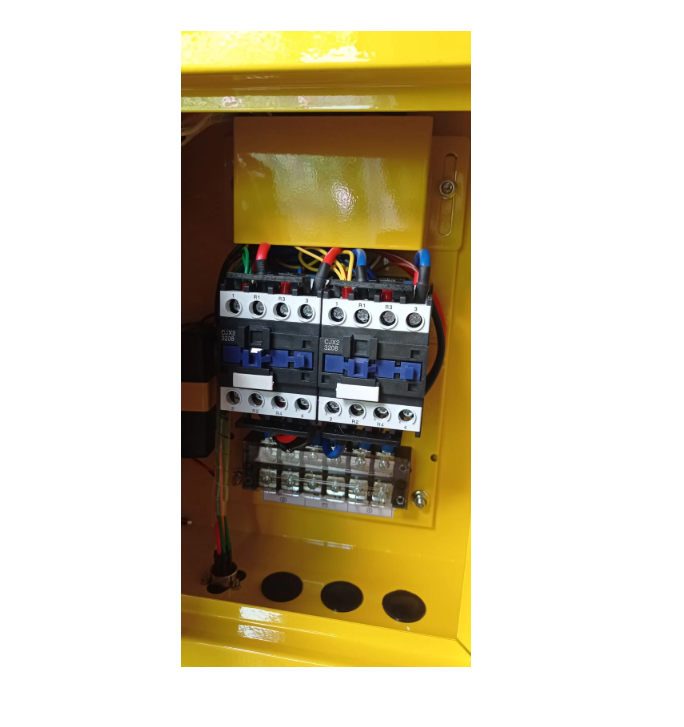

- Para conectar el ATS a un generador monofásico (220 Volts), se deben realizar los siguientes puentes (incluidos en el kit) en las borneras del ATS: Red ((utility power): L1 y L2 = Fase, L3 y L4 = Neutro, en borneras carga (load): L1 y L2 = Fase, L3 y L4= Neutro y en las borneras Generador (generator) L1 y L2 = Fase, L3 y L4 = Neutro.

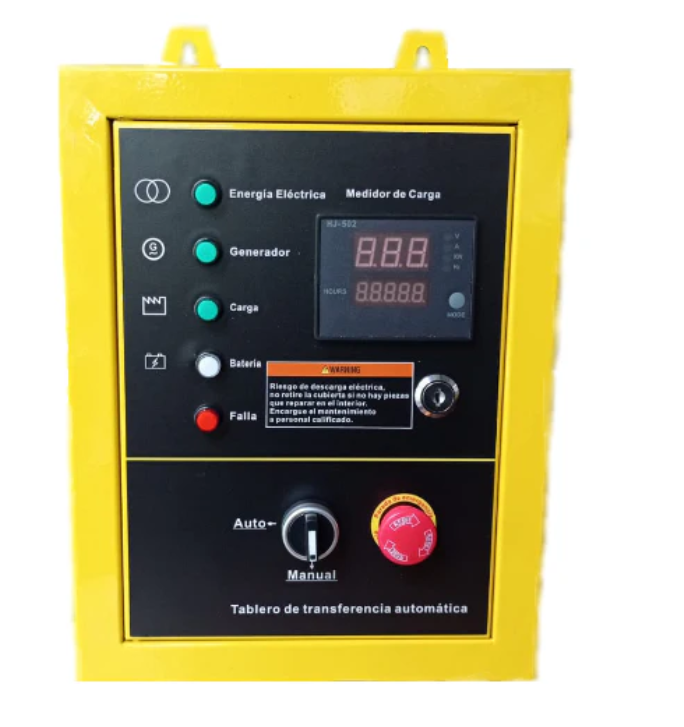

- El ATS consta de 5 luces que indicaran su funcionamiento si está encendida: Energía de red (utility power), energía de generador (generator), carga (load), batería del generador (battery) y falla (failure).
- Primero se debe conectar el cable de control al generador y al ATS (incluido en la caja del ats el cual es de 7 pines), se debe realizar la conexión de fuerza (fases y neutros, para red, carga y generador respectivamente) y debe estar en funcionamiento con la energía de la red la carga.
- El selector del ATS debe estar en posición automático y el generador con su interruptor encendido.
- Al producirse un corte de energía de red, el generador partirá en 1 segundo (ejecutará 3 intentos de arranque, hasta entrar en funcionamiento), y después de 40 segundos conectará la carga al generador.
- Cuando vuelva la energía de la red, el sistema esperará 40 segundos y conecta la carga desde la red, luego de 60 segundos se detiene el generador automáticamente.
- Con el Selector del ATS en posición manual se pueden hacer pruebas de encendido del generador recomendadas para mantener sus fluidos en movimiento, se recomienda que no pase más de 2 semanas sin funcionamiento
